Кабельная лебёдка 20 тонн

Максимальное усилие линейки. Берётся там, где трасса идёт километрами или через водную преграду.

Технические данные

Параметр	Значение
Тяговое усилие	200 кН
Скорость тяжения	0-6 м/мин
Канат (диаметр, длина)	20 мм, 1500 м
Масса	3200 кг
Исполнение	двухосное шасси с опорными домкратами
Привод	гидравлический, бензиновый или электрический
Ограничитель усилия	есть, с динамометром

Где применяется

• типовая задача: морские и речные переходы, участки от 1 км
• затяжка кабеля в трубы и каналы
• прокладка в траншее с роликовым комплектом
• протяжка через колодцы и камеры

Что входит в поставку

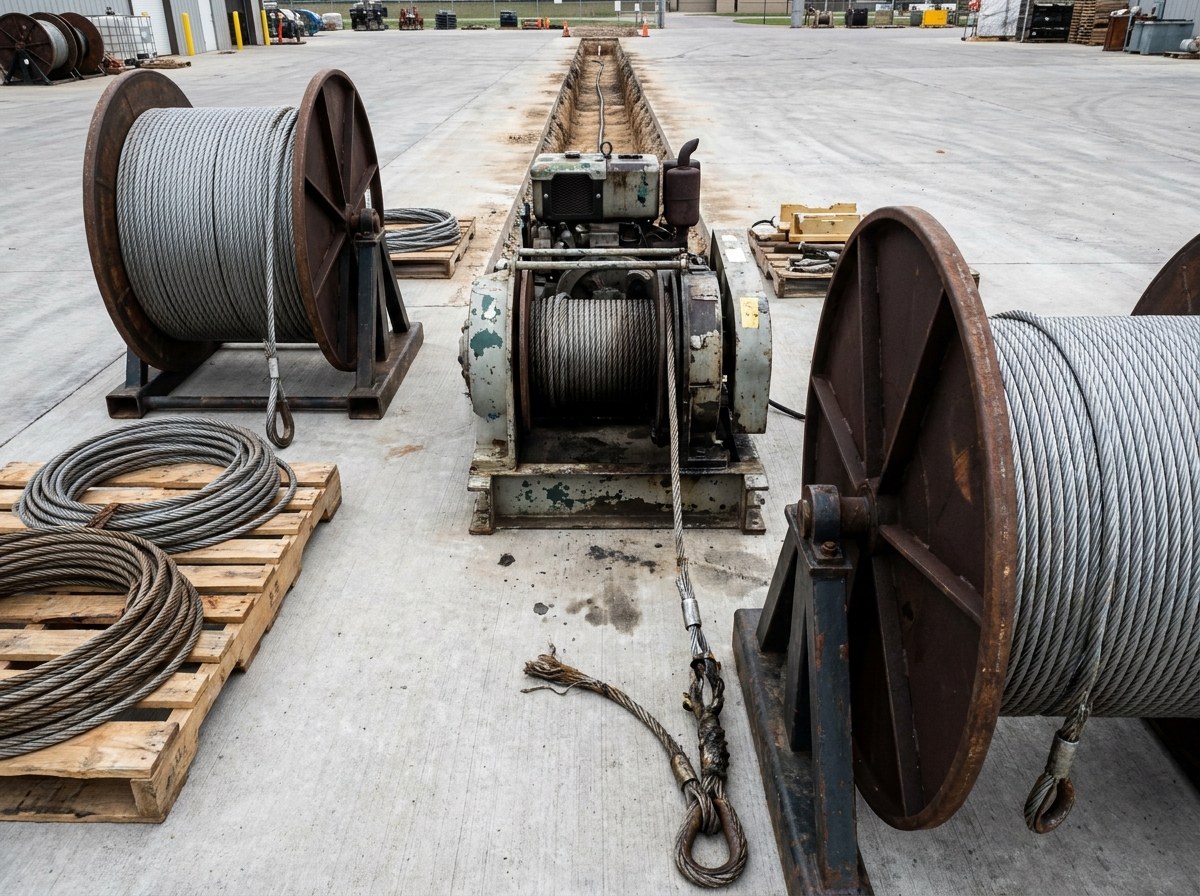

• лебёдка в сборе с барабаном и канатом
• ограничитель усилия и динамометр
• крепление к основанию или анкерные упоры
• паспорт, инструкция и гарантийный талон

На что смотреть при выборе

Закладывайте запас 20-30 процентов к расчётному усилию и сразу считайте доставку: машина массой 3200 кг требует своего транспорта и доступа на площадку.
