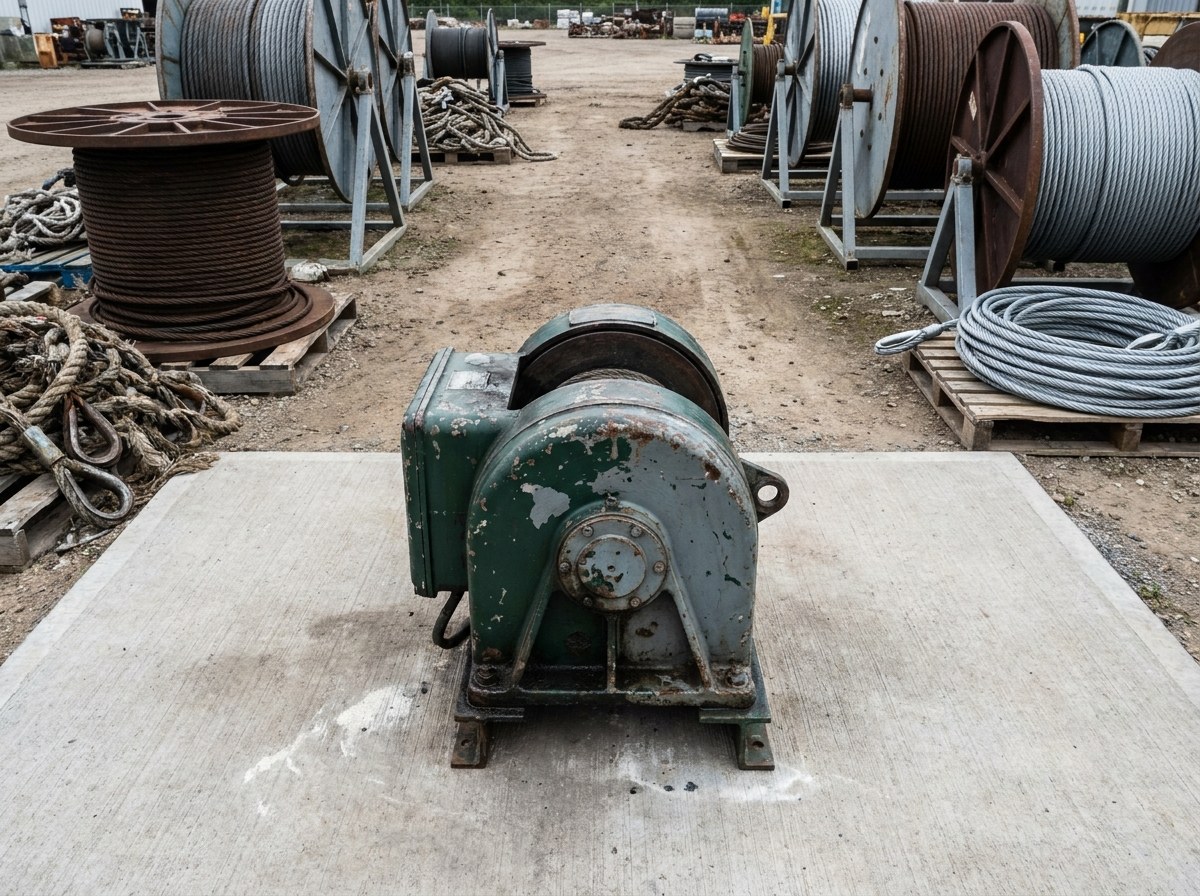

Кабельная лебёдка 10 тонн

Машина для длинных протяжек, где уже нельзя тянуть на глазок и нужен постоянный контроль усилия.

Технические данные

Параметр	Значение
Тяговое усилие	100 кН
Скорость тяжения	0-10 м/мин
Канат (диаметр, длина)	16 мм, 1000 м
Масса	1500 кг
Исполнение	прицепное шасси с тормозом наезда
Привод	гидравлический, бензиновый или электрический
Ограничитель усилия	есть, с динамометром

Где применяется

• типовая задача: магистральные кабели 35-110 кВ, длинные протяжки
• затяжка кабеля в трубы и каналы
• прокладка в траншее с роликовым комплектом
• протяжка через колодцы и камеры

Что входит в поставку

• лебёдка в сборе с барабаном и канатом
• ограничитель усилия и динамометр
• крепление к основанию или анкерные упоры
• паспорт, инструкция и гарантийный талон

На что смотреть при выборе

Закладывайте запас 20-30 процентов к расчётному усилию и сразу считайте доставку: машина массой 1500 кг требует своего транспорта и доступа на площадку.
